Teleskop własnymi rękami: zdjęcie, diagram, wideo

Jak zrobić teleskop własnymi rękami Prawdopodobnie każdy w swoim życiu przynajmniej trochę interesował się astronomią i chciał mieć przy sobie narzędzie, które pozwoliłoby nam przyjrzeć się zagadkom rozgwieżdżonego nieba.

Cóż, jeśli masz lornetkę lub teleskoptrąbka - nawet w tak słabych instrumentach astronomicznych można już podziwiać piękno gwiaździstego nieba. Ale jeśli zainteresowanie tą nauką jest wystarczająco silny, a dostęp do narzędzia, albo wcale wszystkie dostępne narzędzia nie zaspokoić swoją ciekawość, trzeba jeszcze bardziej potężne narzędzie - teleskop, które można wykonać samodzielnie w domu. W tym artykule znajduje się instrukcja krok po kroku ze zdjęciem i filmem na temat tworzenia teleskopu własnymi rękami.

Koszt budowy fabryki teleskopówjest dość drogi, więc jego zakup jest odpowiedni tylko wtedy, gdy chcesz zaangażować się w astronomię na poziomie amatorskim lub zawodowym. Ale najpierw, aby zdobyć początkową wiedzę i umiejętności, i wreszcie, aby zrozumieć, czy astronomia jest naprawdę twoja, powinieneś spróbować zrobić teleskop własnymi rękami.

W wielu encyklopediach dzieci i innych publikacjach naukowych można znaleźć opis produkcji najprostszego teleskopu. Już takie narzędzie pozwoli ci zobaczyć kratery na Księżycu, dysk Jowisza i jego czterech towarzyszy, dysk i pierścienie Saturna, sierp Wenus, niektóre duże i jasne gromady gwiazd i mgławice, gwiazdy, niewidoczne gołym okiem. Natychmiast warto zauważyć, że taki teleskop nie może udawać jakości obrazu w porównaniu z teleskopami produkcji fabrycznej w wyniku rozbieżności celu zastosowania optyki.

Urządzenie teleskopowe

Na początek - trochę teorii. Teleskop, jak na zdjęciu, składa się z dwóch węzłów optycznych - obiektyw i Okular. Obiektyw zbiera światło z przedmiotów, z jego wnętrzaśrednica zależy bezpośrednio od maksymalnego powiększenia teleskopu i od tego, jak słabe obiekty mogą być obserwowane. Okular zwiększa obraz utworzony przez soczewkę, a następnie oko osoby w obwodzie optycznym.

Istnieje kilka rodzajów teleskopów optycznych, dwa z najczęstszych - refraktor i odbłyśnik. Obiektyw odbijający jest reprezentowany przez lustro irefraktor - system soczewek. W domu tworzenie lustra dla reflektora jest pracochłonnym i precyzyjnym procesem, który nie jest czymś, co każdy może zrobić. W przeciwieństwie do reflektora, niedrogie soczewki do refraktora nie są trudne do znalezienia w sklepie okulistycznym.

Zwiększ Teleskop jest równy stosunkowi Fob / Foc (Fob jest ogniskową obiektywu, Foc jest okularem). Nasz teleskop będzie miał maksymalne powiększenie około 50x.

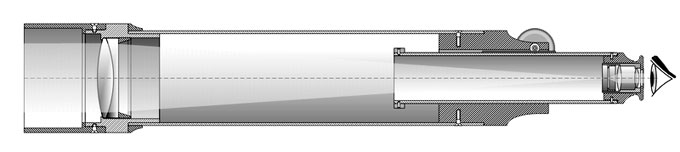

Schemat fabrycznie wykonanego teleskopu ognioodpornego

Aby zrobić obiektyw, który musisz kupićworek soczewki obiektywu o mocy 1 dioptrii, odpowiadający ogniskowej 1 m. Takie półfabrykaty mają typowo średnicę około 70 mm. Niestety, soczewki okularowe wykonane w postaci łąkotek, są kiepsko przystosowane do takiej aplikacji, ale można na nich zatrzymać. Jeśli masz soczewkę dwustronnie dwukierunkową, zaleca się jej używanie.

Okular może służyć jako zwykłe szkło powiększające (lupa) o małej średnicy około 30 mm. Dobrym rozwiązaniem może być również okular z mikroskopu.

Jako mieszkanie możesz użyć dwóch rur grubego papieru,jeden krótki - rzędu 20 cm (montaż okular), drugi około 1 m (którego główną częścią rury). Krótką rurkę wkłada się do długiej. Obudowa może być wykonana albo z wielu arkuszy papieru lub z rolki tapety, złożoną z kilku warstw rury i sklejone białym klejem. Liczba warstw jest wybierana ręcznie, dopóki rura nie stanie się wystarczająco sztywna. Wewnętrzna średnica głównej rury powinna być równa średnicy soczewki okularowej.

Soczewka (soczewka korekcyjna) jest przymocowana w pierwszej rurze wypukłą stroną na zewnątrz za pomocą pierścieni obręczy o średnicy równej średnicy soczewki i grubości około 10 mm. Natychmiast po zainstalowaniu obiektywu - przepona z otworem w środku o średnicy 25 - 30 mm - toKonieczne jest zmniejszenie znacznego zniekształcenia obrazu uzyskanego przez pojedynczą soczewkę. Wpłynie to na zmniejszenie ilości światła zebranego przez soczewkę. Soczewka jest zamontowana bliżej krawędzi głównej rury.

Okular jest zamontowany w zestawie okularów bliżejjego krawędź. Aby to zrobić, musisz wykonać uchwyt na karton do okularu. Będzie składał się z cylindra z jednakowym okularem. Cylinder ten zostanie przymocowany do wewnętrznej strony rury za pomocą dwóch tarcz o średnicy równej wewnętrznej średnicy jednostki ocznej z otworem równym średnicy okularowi.

Fokus zostanie dokonany poprzez zmianęodległość między soczewką a okularem, spowodowana ruchem jednostki ocznej w głównej rurce, a utrwalenie będzie spowodowane tarciem. Ustawianie ostrości jest wygodne dla jasnych i dużych obiektów, takich jak księżyc, jasne gwiazdy, pobliskie budynki.

Podczas budowania teleskopu należy wziąć pod uwagę, że soczewka i okular powinny być równoległe do siebie, a ich centra powinny znajdować się dokładnie na tej samej linii.

Możesz także eksperymentować ze średnicąotwieranie przysłony i znajdź optimum. Jeśli używasz obiektywu o mocy optycznej 0,6 dioptrii (ogniskowa wynosi 1 / 0,6, czyli około 1,7 m) - zwiększy to otwór przysłony i zwiększy powiększenie, ale zwiększy długość rury do 1,7 m.

Należy zawsze pamiętać, że teleskop lub inny przyrząd optyczny nie może patrzeć na słońce. To natychmiast uszkodzi twój wzrok.

Tak więc zapoznałeś się z zasadą budowyprosty teleskop i może teraz zrobić to sam. Istnieją inne możliwości teleskopu z soczewek okularowych lub tele. Wszelkie dane produkcyjne i inne informacje można znaleźć na stronach i forach dotyczących astronomii i podejmowania teleskopu. Jest to bardzo szeroki obszar, jest zatrudniony jako bardzo początkujących i zawodowych astronomów.

I pamiętajcie, jeśli po prostu zanurzysz się w nieznanewcześniej świat astronomii - i według waszych pragnień pokaże wam wiele skarbów gwiaździstego nieba, nauczy technikę obserwacji, fotografowania całkowicie różnych przedmiotów i wielu innych rzeczy, których nawet nie odgadliście.

Jasne niebo dla ciebie!
