Jak załamać skręconą parę?

Najpierw zobaczmy, co jestskręcona para. Ten kabel komunikacyjny składa się z jednej lub więcej par izolowanych przewodów. Przewody są skręcone razem i pokryte plastikową osłoną. Kabel sieciowy używany do łączenia się z Internetem składa się z czterech par przewodów.

Zanim skompresujesz skrętkę, musisz zdecydować, do jakich celów ją wykorzystasz. Są dwa główne rodzaje obciskania złącze skrętki:

•
  bezpośredni link - do podłączenia komputera i przełącznika / koncentratora / routera
•
  cross-link - aby połączyć dwa komputery razem

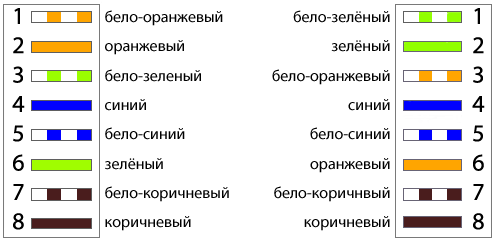

W przypadku prostego łącznika oba końce pary skręconej są obciskane jednym wzorem, z krzyżem łączącym w różnych kierunkach. Zwykle kiedy skręcona para dla linii prostej przewody skrętkowe są ułożone w następującej kolejności:

•
  biały / pomarańczowy / pomarańczowy / biały / zielony / niebieski / biały / niebieski / zielony / biały / brązowy / brązowy


Kiedy Link przekierowania jeden koniec skręconej pary jest skompresowany przez poprzedni schemat, a drugi przez drugi:

•
  biały / zielony / zielony / biały / pomarańczowy / niebieski / biały / niebieski / pomarańczowy / biały / brązowy / brązowy


Zasadniczo, nowoczesne karty sieciowe mogą "zrozumieć" i bezpośrednio połączyć się podczas łączenia dwóch komputerów, ale lepiej być bezpiecznym.

A więc, jak załamać skręconą parę w domu? Aby to zrobić, potrzebny będzie sam kabel, kilka złączy RJ-45 i specjalne narzędzie o nazwie szczypce do zaciskania (zaciskarki, zaciskarki).

Szczypce zaciskowe składają się z trzech obszarów roboczych, z których każdy ma swoje własne funkcje. Uchwyt znajduje się nóż do cięcia przewodów, a niektóre modele mają również wnękę przeznaczoną do usuwania zewnętrznej izolacji z okrągłego kabla. W centrum zaklęcia znajduje się specjalny gniazdo, w którym złącze jest również zaciskane. A w górnej części zaciskarki znajduje się obszar, który pomaga obrać zewnętrzną izolację skręcona para.

Aby skompresować skręconą parę, musisz najpierwdelikatnie przyciąć koniec kabla za pomocą wbudowanego noża. Następnie należy oczyścić około 3 centymetry kabla z izolacji specjalnym nożem. Zasadniczo można go zastąpić zwykłym nożem lub nożyczkami.

Następnie należy rozcieńczyć, roztrzepać iwyrównaj pary przewodów. Następnie musisz rozprowadzić okablowanie zgodnie z kolorami zgodnie z pożądanym schematem i wyrównać. Po zaciśnięciu wyrównanych przewodów, konieczne jest przecięcie ich końcówek za pomocą wbudowanego noża, pozostawiając około 1 cm tkanych przewodów.

Następnie wyrównane przewodniki są wstawiane dozłącze RJ-45. Przekroje przewodów muszą sięgać do końca koryt. Upewnij się, że osłona kabla wychodzi za zatrzask, zaprojektowana do mocowania, a także zatrzymuje się. Następnie należy ponownie sprawdzić, czy przewody są prawidłowo rozmieszczone w kolorach i włożyć złączkę do zapinki, aż się zatrzyma. Następnie wycisnąć szczypce zaciskowe, aż blokada linki widełek zatrzaśnie się na swoim miejscu.

Ale zdarza się, że nie masz klamer, ale kompresujeszskręcona para, no, po prostu źle. Następnie możesz użyć cienkiego śrubokrętu do jego zaciśnięcia. Ta metoda jest bardziej pracochłonna i mniej skuteczna, ale w sytuacji awaryjnej może być przydatna. Jak zaciśnij śrubokrętem skręconą parę?

Podobnie jak w poprzednim przypadku konieczne jest wyczyszczenieIzolacja, rozwiń przewody za pomocą kolorów i włóż je do złącza. Po tym, plastikowy element ustalający złącza i wtyki kontaktowe muszą zostać zrzucone, tak aby nie wystawały ponad jego powierzchnię. Aby to zrobić, naciśnij je na końcu śrubokręta. Następnie należy odłączyć śrubokręt i ostatecznie utopić styki, aby zęby znalazły się w izolacji. Musisz naciskać mocno, ale ostrożnie.

Sprawdź, czy udało Ci się prawidłowo wycisnąć skręconą parę, możesz użyć specjalne urządzenie - tester. Chociaż w niektórych przypadkach nawet tester nie jest potrzebny - źle działająca lub niedziałająca sieć i pokaże, że kabel jest źle lub nieprawidłowo obcięty.
